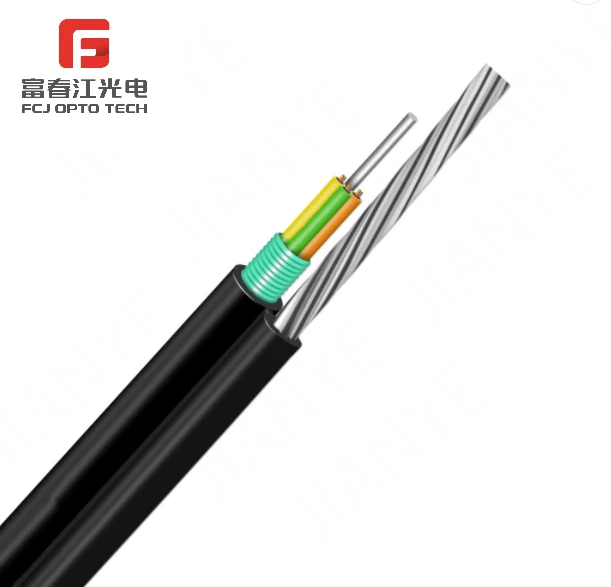

GYTC8S optinis kabelis
GYTC8S yra tipiškas save laikantis lauko šviesolaidinis kabelis, pasižymintis atsparumu drėgmei ir atsparumu gniuždymui, tinkamas naudoti iš oro. Psichinės jėgos elementas yra sudarytas iš suvytų vielų, nes atraminė dalis yra užbaigta polietileno (PE) apvalkalu, kad būtų sukurta 8 figūra.
Siųsti užklausą
produkto pristatymas
光缆技术规范书 Kabelio specifikacija
1. 光缆型号 (optinio kabelio tipas): GYTC8S
2.光缆截面视图 (kabelio skerspjūvis):
3. 光纤类型及特性 (optinio pluošto tipas ir savybės)
| 项目 (prekė) | 单位 Vienetas |
参数 Specifikacija | |||||||||||||
| G. 652 | |||||||||||||||
| 模场直径 Režimo lauko skersmuo | 1310 nm | μm | 9.2 ± 0.4 | ||||||||||||
| 1550 nm | μm | 10.4 ± 0.8 | |||||||||||||
| 包层直径 Apvalkalo skersmuo | μm | 125.0± 1 | |||||||||||||
| 包层不圆度 Apvalkalas ne apskritas | % | Mažiau arba lygus 1.0 | |||||||||||||
| 芯/包层同心度偏差 Šerdies / apvalkalo koncentriškumo klaida | μm | Mažiau arba lygu 0.5 | |||||||||||||
| 涂层直径 Dangos skersmuo | μm | 242 ± 7 | |||||||||||||
| 涂层/包层同心度偏差Dangos / dangos koncentriškumo klaida | μm | Mažiau arba lygus 12 | |||||||||||||
| 光缆的截止波长 Kabelio atjungimo bangos ilgis | Nm | Mažesnis arba lygus 1260 | |||||||||||||
| 衰减系数 Silpimo koeficientas | 1310 nm | dB/km | Mažiau arba lygu 0.36 | ||||||||||||
| 1550 nm | dB/km | Mažiau arba lygu 0.22 | |||||||||||||
| 张力筛选试验 Įrodantis streso lygį | KPSI | Didesnis arba lygus 100 | |||||||||||||
光缆结构尺寸 (Kabelių konstrukcijų matmenys)
| 光纤芯数 (Optinės skaidulos numeris) |
4 | 8 | 12 | 24 | 36 | 48 | 72 | 96 | 144 | ||||||||||
| 光纤类型 (optinio pluošto tipas) |
单模 SM | 单模 SM |
单 模 SM | 单 模 SM | 单 模 SM | 单 模 SM | 单 模 SM | 单 模 SM | 单 模 SM | ||||||||||
| 缆芯结构 (Pagrindinė struktūra) |
1+5 | 1+5 | 1+5 | 1+5 | 1+5 | 1+5 | 1+6 | 1+8 | 1+12 | ||||||||||
| 套管外径 (korpuso skersmuo) mm |
1.8 | 1.8 | 1.8 | 1.8 | 2.15 | 2.15 | 2.15 | 2.2 | 2.2 | ||||||||||
| 每管芯数 (Kiekvieno vamzdelio numeris) |
4 | 4 | 6 | 6 | 12 | 12 | 12 | 12 | 12 | ||||||||||
| 光缆直径 (skersmuo) mm |
9.0+ 6.0 |
9.0+ 6.0 |
9.0+ 6.0 |
9.0+ 6.0 |
10.0+ 6.0 |
10.5+ 6.0 |
12.0+ 6.0 |
14.0+ 6.0 |
16.0+ 6.0 |
||||||||||
| 单位重量 (Vieneto svoris) kg/km |
170 | 170 | 170 | 175 | 180 | 195 | 220 | 260 | 330 | ||||||||||
| 外护套厚度 (Išorinio apvalkalo storis) mm |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | ||||||||||
| 钢丝直径 (Vilos skersmuo) mm |
1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.6 | 2.3 | 2.0 | 2.0 | ||||||||||
| 钢绞线（7*1.0）直径 Plieninės gijos | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | ||||||||||
| 套管壁厚 (Atlaisvinto korpuso sienelės storis) mm |
0.3 | 0.3 | 0.3 | 0.3 | 0.35 | 0.35 | 0.35 | 0.35 | 0.35 | ||||||||||
环境性能 (aplinkosauginis našumas)
| 项目 (prekė) | 标准 (standartinis) | 参数 (parametrai) | |||||||||||||
| 工作温度 Darbinė temperatūra |
IEC 60794-1-2 F1 | -20 laipsnis -+60 laipsnis | |||||||||||||
用盘 (būgnas)
| 光纤数量 (Optinės skaidulos numeris) |
盘高 Aukštis (cm) |
外宽 Plotis (cm) |
段长ilgis h(m) | 盘类型 Būgno tipas |
|||||||||||
| 4-24 | 90 | 65 | 2000 | 木盘 Medinė plokštė | |||||||||||
| 36-48 | 100 | 65 | 2000 | 木盘 Medinė plokštė | |||||||||||
| 72-96 | 130 | 75 | 2000 | 木盘 Medinė plokštė | |||||||||||
| 144 | 150 | 75 | 2000 | 木盘 Medinė plokštė | |||||||||||
