8 pav. Antenos šviesolaidinis kabelis

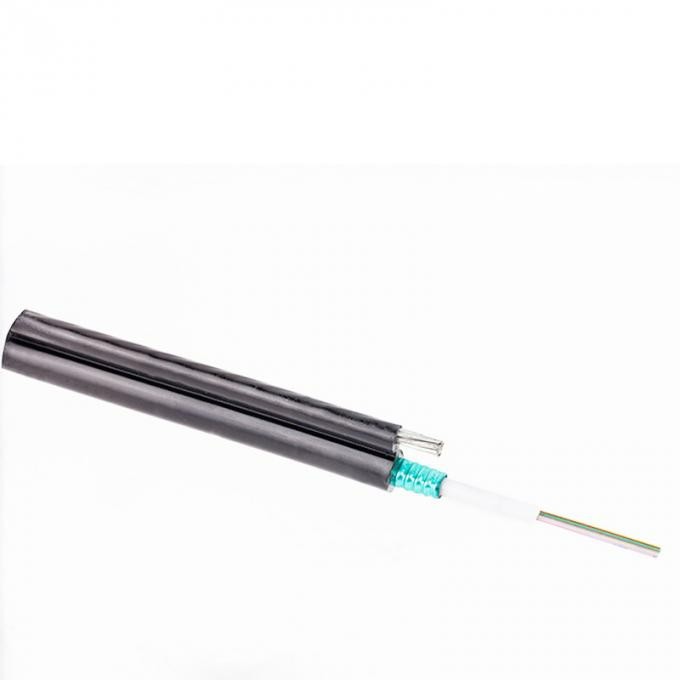

Produkto pavadinimas: 8 pav. savaiminio palaikymo optinio pluošto kabelis GYXTC8Y
Gamintojas Kilmės vieta: FCJ OPTO TECH
Gamyklos adresas: Hangdžou, Kinija (žemyninė dalis)
Taikymas: antenoje / virš galvos lauke
Pluošto šerdis: 2F 4F 6F 8F 12F 24F
Support Customization by Email: wilson@fcjopto.com
miri@fcjopto.com
8 pav. Savarankiškai palaikančio oro šviesolaidinio kabelio gamintojas
Išsamus aprašymas:

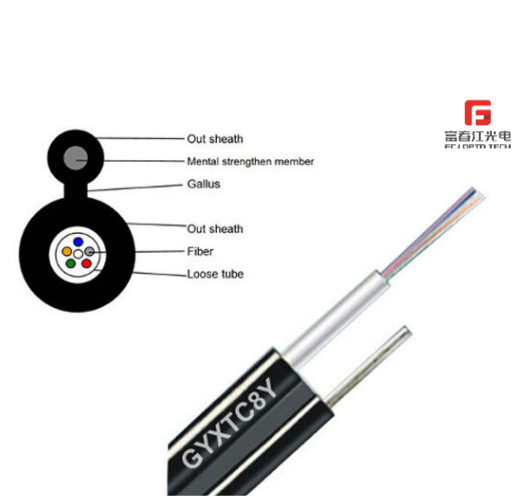

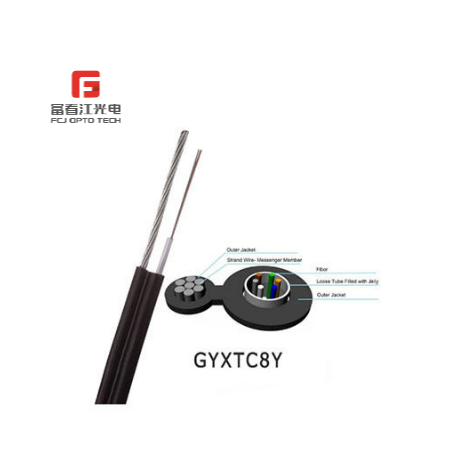

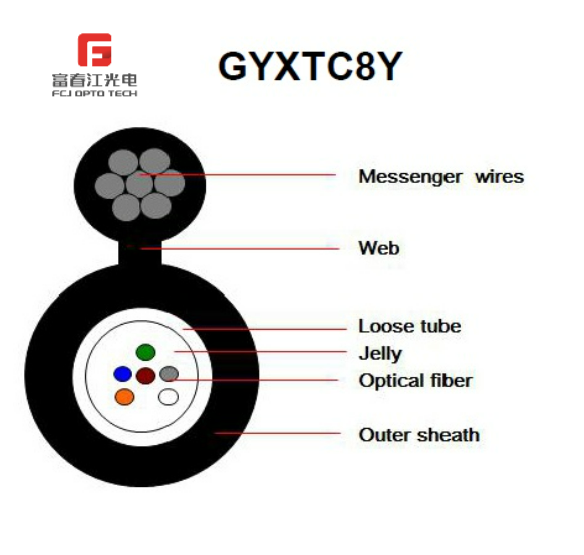

GYXTC8Y kabelis pagamintas iš vienos laisvos movos, kaip kabelio šerdis, pluoštas, 250 um. Jis dedamas į laisvą rankovę, pagamintą iš didelio modulio plastiko ir užpildytą vandeniui atspariu mišiniu. Laisva įvorė įdedama į kabelio centrą, o aplink laisvą movą užpildoma vandenį sulaikanti pasta arba vyniojamas vandenį sulaikantis siūlas, o po to sujungiama su plienine sruogele arba plienine viela, kad susidarytų 8 figūros polietileno apvalkalas.
Charakteristikos:
- Optinis kabelis ir visas kabelis gali būti vienkartinis tiesimas, taupantis statybos išlaidas ir laiką
- Savalaikė konstrukcija turi didelį tempimo stiprumą ir yra patogi klojant virš galvos
- Mažas dydis, lengvas svoris, geras minkštumas, lengvas klojimas
- Paprastas dizainas, puikus perdavimo efektyvumas, ekonomiškas
- Geros mechaninės ir aplinkos savybės
- Kabelio šerdis visiškai apsaugo nuo vandens, kad būtų užtikrintas ilgalaikis stabilus naudojimas
- Dizaino tarnavimo laikas yra daugiau nei 25 metai
- Taikymas: savarankiškas
Standartai:
ADSS kabelis atitinka standartinį IEEE 1222-2004 ir IEC60794-1
Techniniai parametrai:
| Techniniai parametrai: | |||||||||
| Kabelių skaičius | Išorinis apvalkalas | Svoris | Mažiausias leistinas tempiamasis stipris | minimali leistina gniuždymo apkrova | Minimalus lenkimo spindulys | Sandėliavimas | |||
| Skersmuo | (N) | (N/100 mm) | (MM) | temperatūros | |||||
| Gerb. | (KG) | trumpalaikis | ilgalaikis | trumpalaikis | ilgalaikis | trumpalaikis | ilgalaikis | ( laipsnis ) | |
| 2 | 3.2×6.5 | 54 | 1500 | 600 | 1500 | 600 | 20D | 10D | 20 |
| 4 | 3.2×6.5 | 54 | 1500 | 600 | 1500 | 600 | 20D | 10D | 20 |
| 6 | 3.2×6.5 | 54 | 1500 | 600 | 1500 | 600 | 20D | 10D | 20 |
| 8 | 3.2×6.5 | 54 | 1500 | 600 | 1500 | 600 | 20D | 10D | 20 |
| 12 | 3.2×6.5 | 54 | 1500 | 600 | 1500 | 600 | 20D | 10D | 20 |
| 24 | 3.2×6.5 | 54 | 1500 | 600 | 1500 | 600 | 20D | 10D | 20 |
|
Optinės charakteristikos |
||||||
|
|
|
G.652.D |
G.657A1 |
G.657A2 |
50/125 um |
62,5/125 um |
|
Silpninimas |
@850um |
|
|
|
Mažiau nei arba lygus 3.{1}}dB/Km |
Mažiau nei arba lygus 3.{1}}dB/Km |
|
@1300um |
|
|
|
Mažiau arba lygus 1.0dB/Km |
Mažiau arba lygus 1.0dB/Km |
|
|
@1310um |
Mažesnis arba lygus 0.34 dB/Km |
Mažesnis arba lygus 0.35 dB/Km |
Mažesnis arba lygus 0.35 dB/Km |
|
|
|
|
@1383um |
Mažesnis arba lygus 0.34 dB/Km |
Mažesnis arba lygus 0.35 dB/Km |
Mažesnis arba lygus 0.35 dB/Km |
|
|
|
|
@1550 um |
Mažesnis arba lygus 0.20 dB/Km |
Mažiau arba lygus 0.21 dB/Km |
Mažiau arba lygus 0.21 dB/Km |
|
|
|
|
Pralaidumas (A klasė) |
@850um |
|
|
|
Didesnis arba lygus 500 MHz · Km |
Didesnis arba lygus 200 MHz · Km |
|
@1300um |
|
|
|
Didesnis arba lygus 1000 MHz · Km |
Didesnis arba lygus 600 MHz · Km |
|
|
Kabelio atjungimo bangos ilgis λcc |
|
Mažesnis arba lygus 1260 nm |
Mažesnis arba lygus 1260 nm |
Mažesnis arba lygus 1260 nm |
|
|
|
Techniniai parametrai |
|||||
|
Pluošto skaičius |
Kabelio skersmuo (mm) |
Kabelio svoris (kg/km) |
Tempimo stipris (MAT) (N) |
Atsparumas gniuždymui ilgalaikis / trumpalaikis (N / 100 mm) |
Lenkimo spindulys statinis / dinaminis (mm) |
|
6 |
4.0*7.5 |
27 |
500 |
500/1000 |
10D/20D |
|
12 |
4.0*7.5 |
27 |
500 |
500/1000 |
10D/20D |
|
24 |
4.8*9.0 |
36 |
700 |
500/1000 |
10D/20D |
