GYTY53 Fibra Optica skirstytuvas
Aprašymas

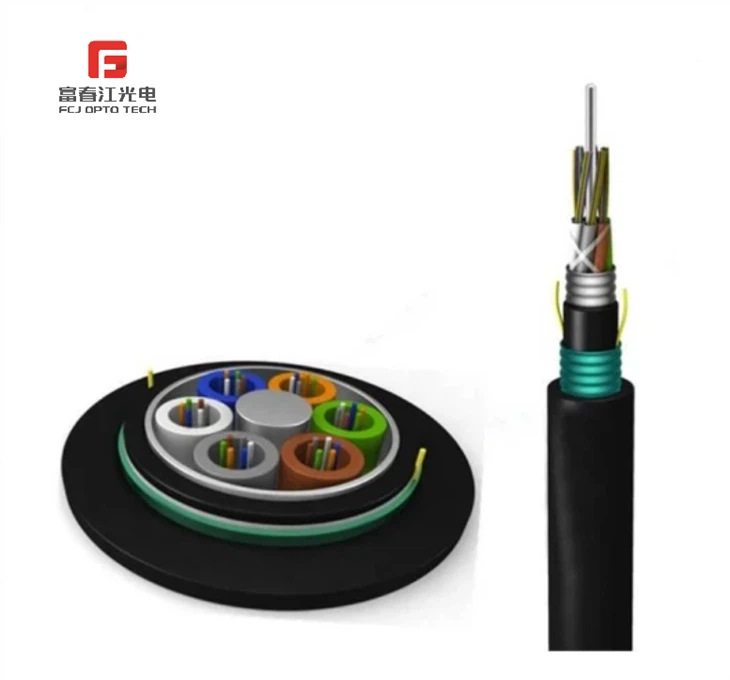

Pluoštai, 250 μm, yra patalpinti į laisvą vamzdelį, pagamintą iš didelio modulio plastiko. Vamzdžiai užpildyti vandeniui atspariu užpildo mišiniu. Plieninė viela, kartais aptraukta polietilenu (PE), skirta kabeliui su dideliu skaidulų skaičiumi, yra šerdies centre kaip metalinio stiprumo elementas. Vamzdžiai (ir užpildai) yra suvynioti aplink tvirtinimo elementą į kompaktišką ir apskritą kabelio šerdį. Kabelio šerdis užpildyta užpildo mišiniu, apsaugančiu nuo vandens patekimo, ant kurio uždedamas plonas PE vidinis apvalkalas. Po to, kai PSP išilgai uždedamas ant vidinio apvalkalo, kabelis užbaigiamas PE išoriniu apvalkalu.
Charakteristikos
· Geros mechaninės ir temperatūros savybės
· Didelio stiprumo vamzdis, atsparus hidrolizei
· Specialus vamzdelių užpildymo mišinys užtikrina kritinę pluošto apsaugą
· Atsparumas gniuždymui ir lankstumas
· Siekiant užtikrinti, kad kabelis būtų nepralaidus vandeniui, imamasi šių priemonių:
- Plieninė viela naudojama kaip centrinis tvirtumo elementas
- Birus vamzdelio užpildymo mišinys
- 100 % kabelio šerdies užpildymas
- PSP padidina atsparumą drėgmei
- Vandenį sugerianti medžiaga
Standartai
GYTY53 laidas atitinka standartinį YD/T 901-2001ir IEC 60794-1.
Optinės charakteristikos
|
|
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
|
Silpninimas (+20 laipsnis ) |
@ 850 nm |
|
|
Mažiau arba lygus 3.0 dB/km |
Mažiau arba lygus 3.0 dB/km |
|
@ 1300 nm |
|
|
Mažiau arba lygus 1.0 dB/km |
Mažiau arba lygus 1.0 dB/km |
|
|
@ 1310 nm |
Mažesnis arba lygus 0.36 dB/km |
Mažesnis arba lygus 0.40 dB/km |
|
|
|
|
@ 1550 nm |
Mažesnis arba lygus 0.22 dB/km |
Mažesnis arba lygus 0.23 dB/km |
|
|
|
|
Pralaidumas (A klasė) |
@ 850 nm |
|
|
Didesnis arba lygus 500 MHz·km |
Didesnis arba lygus 200 MHz·km |
|
@ 1300 nm |
|
|
Didesnis arba lygus 1000 MHz·km |
Didesnis arba lygus 600 MHz·km |
|
|
Skaitmeninė diafragma |
|
|
{{0}}.200±0,015NA |
{{0}}.275±0,015NA |
|
|
Kabelio atjungimo bangos ilgis |
Mažesnis arba lygus 1260 nm |
Mažesnis arba lygus 1480 nm |
|
|
|
Techniniai parametrai
|
Kabelio tipas |
Pluošto skaičius |
Vamzdžiai |
Užpildai |
Kabelio skersmuo mm |
Kabelio svoris kg/km |
Tempimo stiprumas Ilgalaikis / trumpalaikis N |
Atsparumas gniuždymui Ilgalaikis / Trumpalaikis N/100 mm |
Lenkimo spindulys
Statinis / dinaminis mm |
|
GYTY53-2~6 |
2~6 |
1 |
5 |
13.8 |
188 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYTY53-8~12 |
8~12 |
2 |
4 |
13.8 |
188 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYTY53-14~18 |
14~18 |
3 |
3 |
13.8 |
188 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYTY53-20~24 |
20~24 |
4 |
2 |
13.8 |
188 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYTY53-26~30 |
26~30 |
5 |
1 |
13.8 |
188 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYTY53-32~36 |
32~36 |
6 |
0 |
13.8 |
188 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYTY53-38~48 |
38~48 |
4 |
1 |
14.6 |
206 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYTY53-50~60 |
50~60 |
5 |
0 |
14.6 |
206 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYTY53-62~72 |
62~72 |
6 |
0 |
15.0 |
215 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYTY53-74~84 |
74~84 |
7 |
1 |
16.4 |
254 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYTY53-86~96 |
86~96 |
8 |
0 |
16.4 |
254 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYTY53-98~108 |
98~108 |
9 |
1 |
17.8 |
290 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYTY53-110~120 |
110~120 |
10 |
0 |
17.8 |
290 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYTY53-122~132 |
122~132 |
11 |
1 |
19.5 |
340 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYTY53-134~144 |
134~144 |
12 |
0 |
19.5 |
340 |
1000/3000 |
1000/3000 |
10D/20D |
|
GYTY53-146~216 |
146~216 |
|
|
19.5 |
345 |
1000/3000 |
1000/3000 |
10D/20D |
Laikymo / veikimo temperatūra: nuo -40 laipsnio iki + 70 laipsnio
